Les Pompes aspirantes à piston émergé
Les Pompes refoulantes à piston immergé

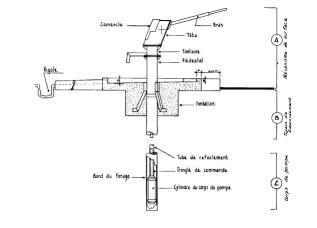

Les Pompes INDIA MARK II
Ce sont doute les pompes les plus vendues au monde (il y en aurait plus de 2,5 millions) du fait de leur relative simplicité, de leur robustesse et de leur coût modique de construction, désormais libre de droits de fabrication. Ceci est dans doute dû en grande partie à ce qu’elles ont été conçues en Inde en 1967 grâce au soutien et au financement de l’UNICEF qui les a par la suite vivement recommandées. Ce modèle ne bénéficie pas toutefois du label VLOM, pourtant promu par l’UNICEF, (accordé plus tard au modèle ultérieur India Mark III). Elles permettent de puiser l’eau jusqu’à une profondeur de 50 mètres.
- Fabricants : locaux dans de nombreux pays (en France la SOVEMA).
- Hauteur d’aspiration : de 10 à 45 ou 50 m.
- Population desservie : 300 personnes.
- Débit : environ 1 m3/h
- Poids : 130 Kg
- Label VLOM : Non- Principaux matériaux utilisés : acier galvanisé
- Prix : 550 à 900 € selon quantités, fournisseurs et régions
- Principaux avantages : facilité de fabrication, robustesse, possibilité d’usage intensif, coût modéré et relative facilité d’installation, acceptation facile par les communautés villageoises, possibilité d’adaptation sur une éolienne ou un générateur
- Principaux inconvénients : pompes lourdes nécessitant un trépied pour leur installation et certaines réparations, lesquelles nécessitent le plus souvent de faire appel à des spécialistes, qualité assez variable selon les constructeurs, étanchéité insuffisante du piston dont tous les cuirs qui l’assurent doivent être changés tous les 6 mois voire davantage si l’eau est sablonneuse, non résistance à la corrosion, rouille fréquente et quelques points faibles mais réparables signalés dans le schéma ci-contre (Source : Comité africain d’études hydrauliques et Cinam : Manuel de formation des formateurs villageois)
D’autres modèles sont venus ultérieurement compléter la gamme des India Mark :
-L’ India Mark III (VLOM 65) :
Cette pompe à l’avantage sur l’India Mark II de pouvoir être entièrement entretenue par les communautés (Label VLOM) mais son coût est presque deux fois supérieur à celui d’India Mark II. Ce dilemme a été résolu avec la pompe VLOM 50, dernière version des pompes India Mark.
- L’India Mark III (VLOM 50) :
Cette pompe, de design et de conception similaire mais améliorée, combine les avantages d’India Mark II et III. Elle peut être entretenue entièrement par les communautés et son coût et ses performances sont semblables à ceux d’India Mark II. Elle semble donc constituer l’option la plus intéressante.
Ce sont doute les pompes les plus vendues au monde (il y en aurait plus de 2,5 millions) du fait de leur relative simplicité, de leur robustesse et de leur coût modique de construction, désormais libre de droits de fabrication. Ceci est dans doute dû en grande partie à ce qu’elles ont été conçues en Inde en 1967 grâce au soutien et au financement de l’UNICEF qui les a par la suite vivement recommandées. Ce modèle ne bénéficie pas toutefois du label VLOM, pourtant promu par l’UNICEF, (accordé plus tard au modèle ultérieur India Mark III). Elles permettent de puiser l’eau jusqu’à une profondeur de 50 mètres.
- Fabricants : locaux dans de nombreux pays (en France la SOVEMA).
- Hauteur d’aspiration : de 10 à 45 ou 50 m.
- Population desservie : 300 personnes.
- Débit : environ 1 m3/h
- Poids : 130 Kg
- Label VLOM : Non- Principaux matériaux utilisés : acier galvanisé
- Prix : 550 à 900 € selon quantités, fournisseurs et régions
- Principaux avantages : facilité de fabrication, robustesse, possibilité d’usage intensif, coût modéré et relative facilité d’installation, acceptation facile par les communautés villageoises, possibilité d’adaptation sur une éolienne ou un générateur
- Principaux inconvénients : pompes lourdes nécessitant un trépied pour leur installation et certaines réparations, lesquelles nécessitent le plus souvent de faire appel à des spécialistes, qualité assez variable selon les constructeurs, étanchéité insuffisante du piston dont tous les cuirs qui l’assurent doivent être changés tous les 6 mois voire davantage si l’eau est sablonneuse, non résistance à la corrosion, rouille fréquente et quelques points faibles mais réparables signalés dans le schéma ci-contre (Source : Comité africain d’études hydrauliques et Cinam : Manuel de formation des formateurs villageois)
D’autres modèles sont venus ultérieurement compléter la gamme des India Mark :
-L’ India Mark III (VLOM 65) :
Cette pompe à l’avantage sur l’India Mark II de pouvoir être entièrement entretenue par les communautés (Label VLOM) mais son coût est presque deux fois supérieur à celui d’India Mark II. Ce dilemme a été résolu avec la pompe VLOM 50, dernière version des pompes India Mark.
- L’India Mark III (VLOM 50) :
Cette pompe, de design et de conception similaire mais améliorée, combine les avantages d’India Mark II et III. Elle peut être entretenue entièrement par les communautés et son coût et ses performances sont semblables à ceux d’India Mark II. Elle semble donc constituer l’option la plus intéressante.

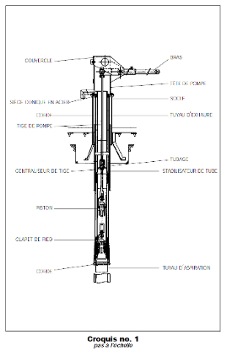

Les Pompes AFRIDEV
La pompe Afridev est une pompe robuste très largement utilisée en Afrique pouvant puiser de l’eau à d jusqu’à 45 m voire 60 mètres. et c’est une pompe VLOM. Elle a été conçue de sorte que le piston puisse être extrait sans le corps principal de la pompe, ceci permet un entretien plus simple et moins coûteux de la pompe. Cependant le coût des pièces de rechange est élevé et leur approvisionnement est souvent compliqué. Cette pompe est très largement utilisée dans presque toutes les régions d’Afrique.
-Fabricants : Aquadev - Monopumps et nombreux fabricants locaux
- Hauteur d’aspiration : 10- 45 m
- Population desservie : 300 personnes
- Débit : environ 1,3 m3/h.
- Poids : moyen
- Label VLOM : Oui
- Principaux matériaux utilisés : acier galvanisé, cuivre et PVC
- Prix : 450 à 750 € selon quantités, fournisseurs et régions.
- Principaux avantages : popularité, fabrication assez simple et donc souvent locale, installation assez facile et ne nécessitant pas d’équipement de levage mais effectué de préférence par des spécialistes ou des gens formés, robustesse et aptitude à une utilisation intensive, coût modéré, résistance à la corrosion et facilité de réparation par une personne formée du village.
- Principaux inconvénients : Qualité du PVC parfois moyenne influant beaucoup sur les qualités de la pompe (usure très fréquente du joint en U, première cause de panne de la pompe), qualité susceptible d’être moindre chez de petits constructeurs locaux ou selon les matériaux utilisés, manque de fiabilité des tringles par crochets, et difficulté de démontage de la colonne de PVC, celle-ci étant collée. (Source : RWSN et ACF )
La pompe Afridev est une pompe robuste très largement utilisée en Afrique pouvant puiser de l’eau à d jusqu’à 45 m voire 60 mètres. et c’est une pompe VLOM. Elle a été conçue de sorte que le piston puisse être extrait sans le corps principal de la pompe, ceci permet un entretien plus simple et moins coûteux de la pompe. Cependant le coût des pièces de rechange est élevé et leur approvisionnement est souvent compliqué. Cette pompe est très largement utilisée dans presque toutes les régions d’Afrique.
-Fabricants : Aquadev - Monopumps et nombreux fabricants locaux
- Hauteur d’aspiration : 10- 45 m
- Population desservie : 300 personnes
- Débit : environ 1,3 m3/h.
- Poids : moyen
- Label VLOM : Oui
- Principaux matériaux utilisés : acier galvanisé, cuivre et PVC
- Prix : 450 à 750 € selon quantités, fournisseurs et régions.
- Principaux avantages : popularité, fabrication assez simple et donc souvent locale, installation assez facile et ne nécessitant pas d’équipement de levage mais effectué de préférence par des spécialistes ou des gens formés, robustesse et aptitude à une utilisation intensive, coût modéré, résistance à la corrosion et facilité de réparation par une personne formée du village.
- Principaux inconvénients : Qualité du PVC parfois moyenne influant beaucoup sur les qualités de la pompe (usure très fréquente du joint en U, première cause de panne de la pompe), qualité susceptible d’être moindre chez de petits constructeurs locaux ou selon les matériaux utilisés, manque de fiabilité des tringles par crochets, et difficulté de démontage de la colonne de PVC, celle-ci étant collée. (Source : RWSN et ACF )
Les Pompes à corde (Voir lien en haut de page)
Ce type de pompe où le mécanisme habituel de tringlerie est remplacé par une simple corde sur laquelle sont noués à intervalles réguliers de petits pistons emprisonnant l’eau et la remontant dans un simple tube en PVC par l’actionnement d’une roue, est particulièrement simple et facile à fabriquer, installer et entretenir. Elle est beaucoup moins chère que les autres mais plus rudimentaire (moins de 100 € le plus souvent).
Elle est très répandue en Amérique Centrale (35 000), en Afrique et en Asie et pompe jusqu’à 30 m.
Ce type de pompe où le mécanisme habituel de tringlerie est remplacé par une simple corde sur laquelle sont noués à intervalles réguliers de petits pistons emprisonnant l’eau et la remontant dans un simple tube en PVC par l’actionnement d’une roue, est particulièrement simple et facile à fabriquer, installer et entretenir. Elle est beaucoup moins chère que les autres mais plus rudimentaire (moins de 100 € le plus souvent).
Elle est très répandue en Amérique Centrale (35 000), en Afrique et en Asie et pompe jusqu’à 30 m.
Les Pompes à hauteur élevée d’aspiration (70 à 110 m).
Exemple de la BLUE PUMP, version améliorée de l’ AFRIPUMP et de la Pompe VOLANTA
La Bluepump, ainsi appelée car son boîtier est peint en bleu, est une pompe robuste, de fabrication néerlandaise, permettant de puiser l’eau d’un puits ou d’un forage à grande profondeur et de la refouler à 5m de hauteur.
C’est en réalité une version améliorée en 2008 des pompes AFRIPUMP, elles-mêmes issues de la technologie des pompes VOLANTA (actionnées par un volant). Elle peut aussi bien équiper un nouveau point d’eau que remplacer facilement un autre modèle de pompe.
Le système comprend une tige en acier reliée à un levier et à un cylindre dont le haut est de forme conique, qui contient un piston en Téflon et une valve et qui coulisse dans un tube en PVC.
- Fabricant : FairWater, Venneboer (Pays-Bas)
- Hauteur d’aspiration maxi : 100m.
- Population desservie : 300 personnes
- Débit : 22l/min (1,3 m3/h) à 25 m, 10l/min (0,6 m3/h) à 80 m,
- Label VLOM : Oui
- Principaux matériaux utilisés : acier inoxydable et PVC
- Prix approximatif : 1600 €, Coût annuel de maintenance : 230 €
- Principaux avantages : robustesse, facilité et faible coût d’entretien et de réparation, facilité de remplacement d’un autre modèle, transport facile.
- Principaux inconvénients : coût élevé, pas ou peu de fabrication locale
Pompes en PVC
La « CANDY PUMP » inventée en Nouvelle Zélande, surtout fabriquée actuellement au Royaume Uni et assez répandue à Madagascar (un millier), mais également utilisée dans plusieurs autres pays d’Afrique (Kenya, Malawi, Angola, Zimbabwe, Maroc…) et en Israêl.
La pompe CANZEE est une pompe à action directe sans pistons constituée de deux tubes en PVC coulissant l’un dans l’autre et auto lubrifiés par un mince filet d’eau entre eux, les valves anti retour situées à leur extrémité dépendant de disques en caoutchouc pouvant être fabriqués en utilisant d’anciennes chambres à air de pneus.
- Fabricants : SWS Filtration (Angleterre)
- Hauteur d’aspiration maxi : 12 à 15 m.
- Population desservie : 100 à 150 personnes.
- Débit : 20 à 30 l/minute, soit 1,2 à 1,8 m3/h
- Poids : 20 kg
- Label VLOM : Oui
- Principaux matériaux utilisés : ABS (plastique résistant aux UV pour la partie au-dessus du sol) ou PVC au-dessous et bois
- Prix approximatif : 300 €, prix sortie d’usine mais de petits ateliers locaux en fabriquent parfois à moins de 200 €.
Principaux avantages : simplicité de conception, d’installation, d’utilisation et de maintenance, Coût d’achat peu élevé, coût de maintenance très faible, assez bon débit, aucune pièce à lubrifier, légèreté, meilleure qualité parfois citée que celle d’autres modèles connus du même type comme la pompe Tara fabriquée en Asie du sud-est et dont le prix varie de 100 à 200 €.
Principaux inconvénients : pompe surtout à usage familial ou de petites communautés, hauteur d’aspiration limitée
