Tutoriel, plans et kit pour fabriquer une ruche TBH simple, économique et transportable
Auteur: Christophe KÖPPEL

Voici les informations complètes pour vous permettre de réaliser vous même une ruche TBH simple, économique et transporttable en bois de mélèze non traité, et façade latérale entièrement vitrée.

Intérêt :
  •  hauteur de travail très confortable : 80cm/sol,
  •  pas de lourdes hausses à manipuler pour la division, l’agrandissement, la récolte : les rayons sont sortis un par un pour être stockés dans un conteneur, Les charges à soulever font maximum 2 kg. Pas d’élévateurs à bricoler.
  •  prélèvement des rayons un par un et non huit par huit comme dans les hausses warré, ce qui permets des mini récoltes.
  •  pas de hausses vides à nettoyer, stocker, transporter,
  •  les rayons n’adhèrent pas (ou peu) aux parois latérales,
  •  pas besoin de cadres ni cires gauffrées,
  •  très facile et à fabriquer, à assembler,
  •  pas facile à voler.

Particularités du modèle présenté :

  • poids réduit au minimum pour limiter le coût de fabrication et les frais de port,
  • confortable à transporter,
  • encombrement réduit au stricte minimum pour les petits ruchers, ou pour un meilleur transport, ou pour le stockage,
  • gros volume du corps de ruche permettant un suivi discontinu sans risque d’essaimage par maque d’espace,
  • fond fermé adapté à l’apiculture naturelle où le varroa n’est pas considéré comme un problème, et où la communication intuitive est pratiquée,
  • toit minimum, ventilé,
  • pas besoin de volet de protection sur le double vitrage. Mon expérience m’a apprise que les abeilles ne sont absolument pas gênées par la présence permanente de lumière dans la ruche, que ce soit en été comme en hiver.J’ai même des ruches warré entièrement vitrées sur les 4 cotés, sans aucun volets. C’est par contre le passage brusque de l’obscurité à la lumière qui les agresse lorsqu’on ouvre et ferme les volets par exemple.
  • essences de bois durables et sans aucun entretien.
Le nourrissement des nuclei se fait avec un petit pot de miel posé dans la ruche le fond (voir vidéo sur le site du réseau permaculture d’Alsace),
Le nourrissement hivernal des essaims adultes se fait avec un sac de candi posé dans la ruche le lond du refend mobile, ou un nourrisseur de trou de vol placé à l’intrieur de la ruche.

Inconvénient :
  • pas de possibiltés d’utiliser de nourrisseurs au dessus des barrettes.

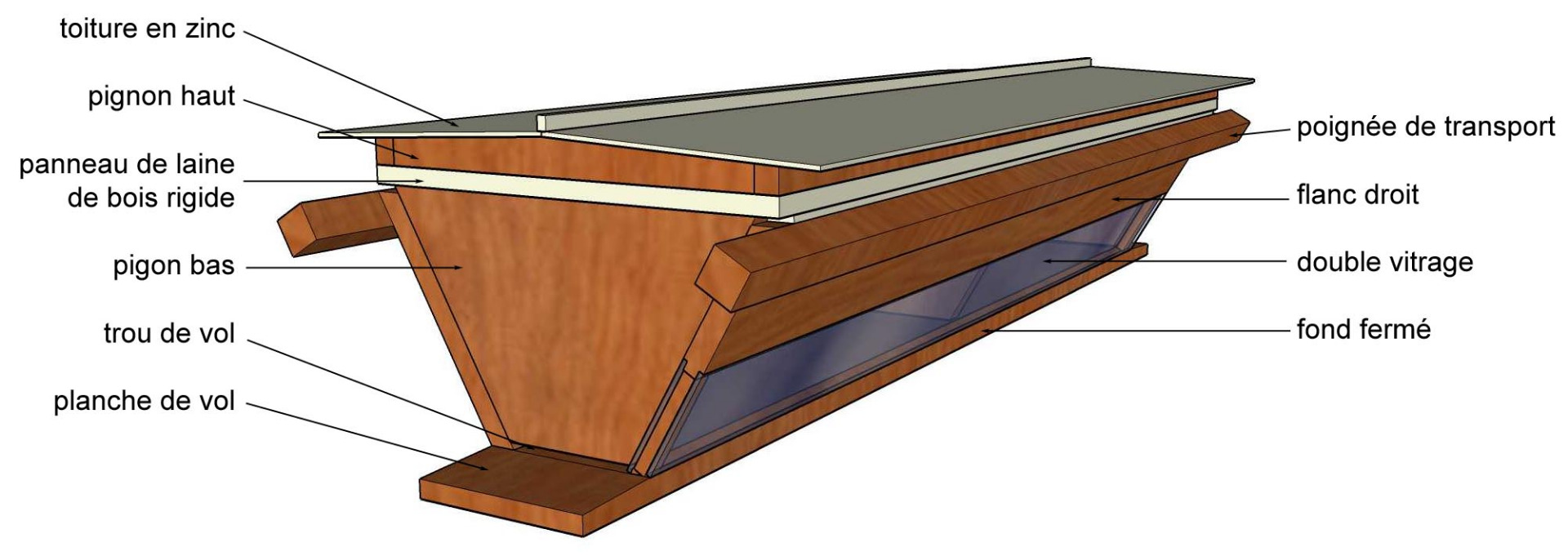

Structure d’une ruche TBH ou kenyane simple, économique et transportable :

Tutoriels d’assemblage des éléments :

1) Introduction

2) Préparation des éléments

3) Assemblage du corps de ruche

4) Assemblage du toit

5) Assemblage des barrettes

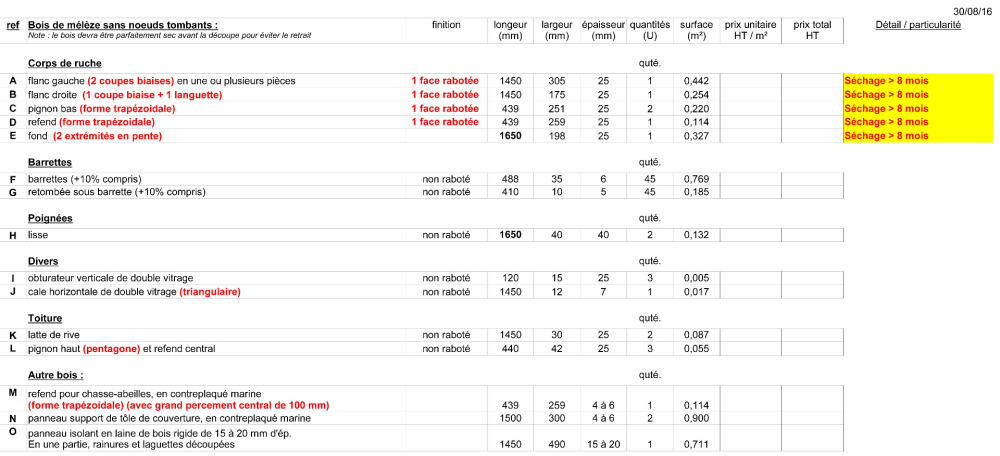

Liste, emplacement et dimension des pièces de bois(pour une ruche) :

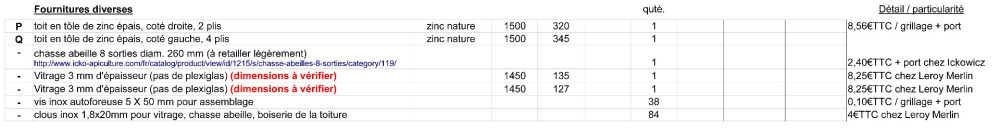

Liste des autres pièces :
Elevations :

1) Pignon

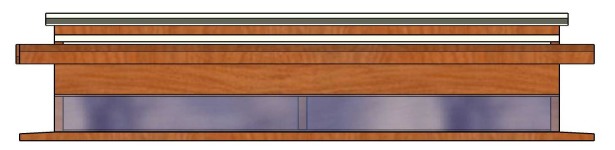

2) Coté gauche

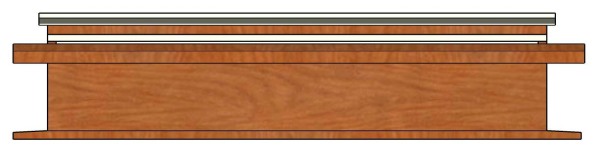

3) Coté droit

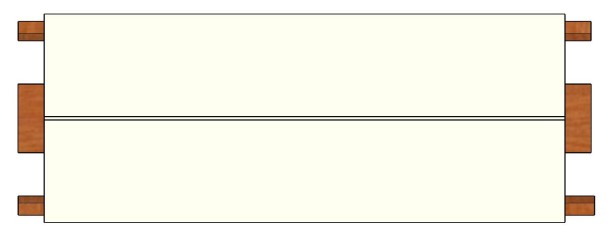

4) Dessus

Détail des pièces particulières :

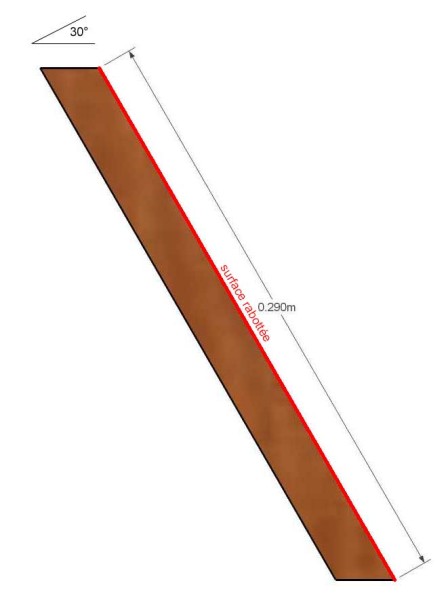

Référence A : flanc gauche

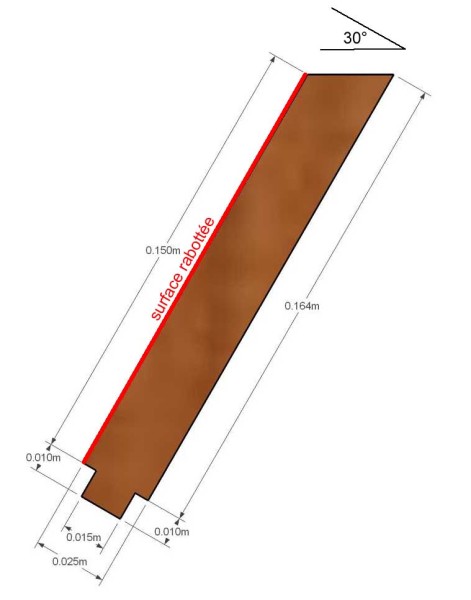

Référence B : flanc droite

Référence C : pignon bas

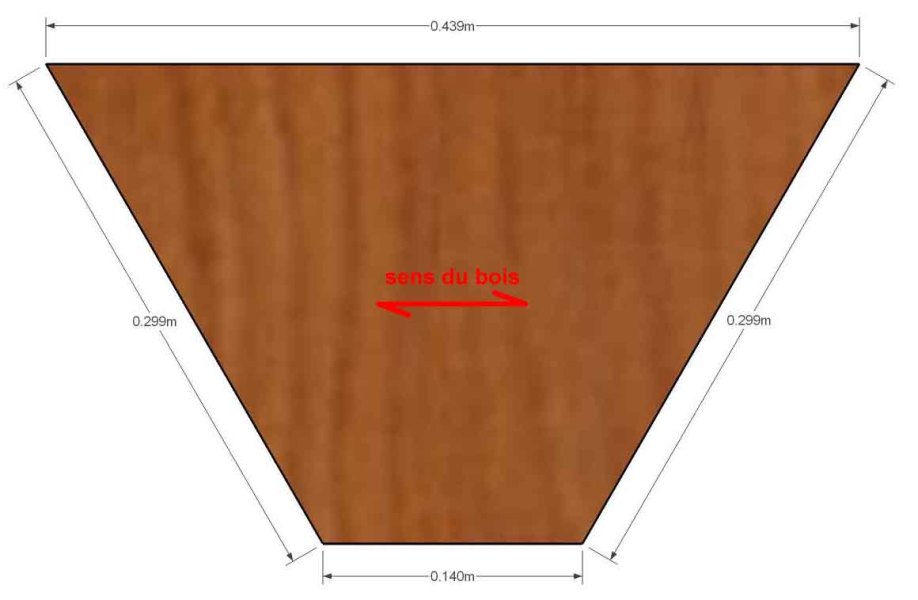

Référence D : refend

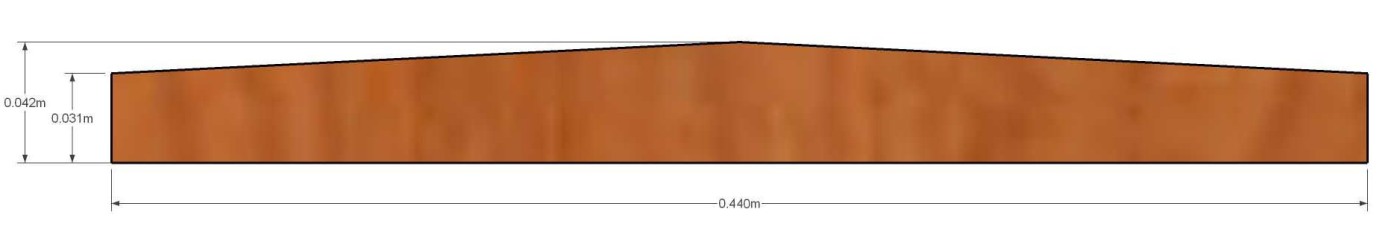

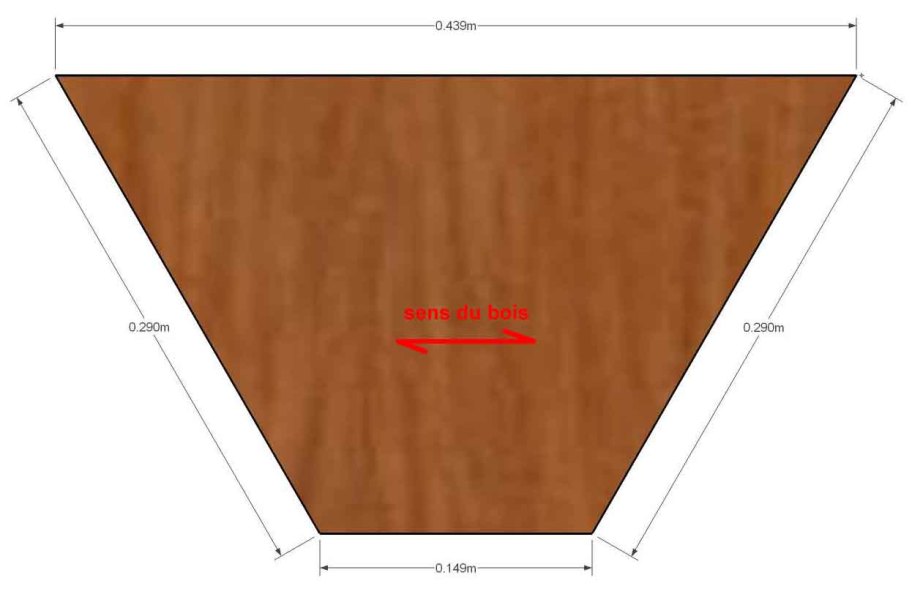

Référence L : pignon haut et refend central

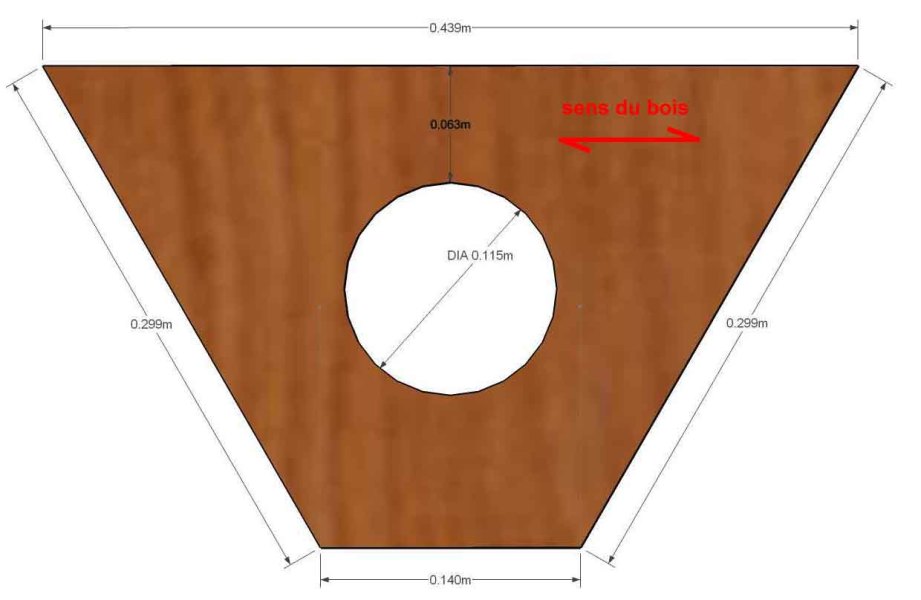

Référence M : refend pour chasse-abeilles, en contreplaqué marine de 5 ou 6 mm

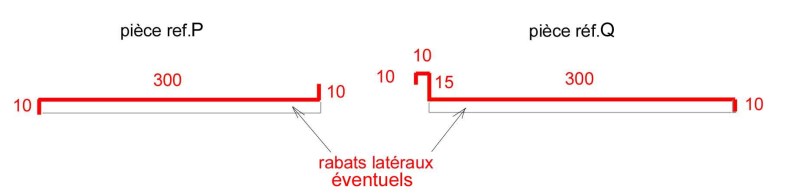

Références P et Q : profils des tôles de couverture en zinc
