Utilisation des diagrammes solaires

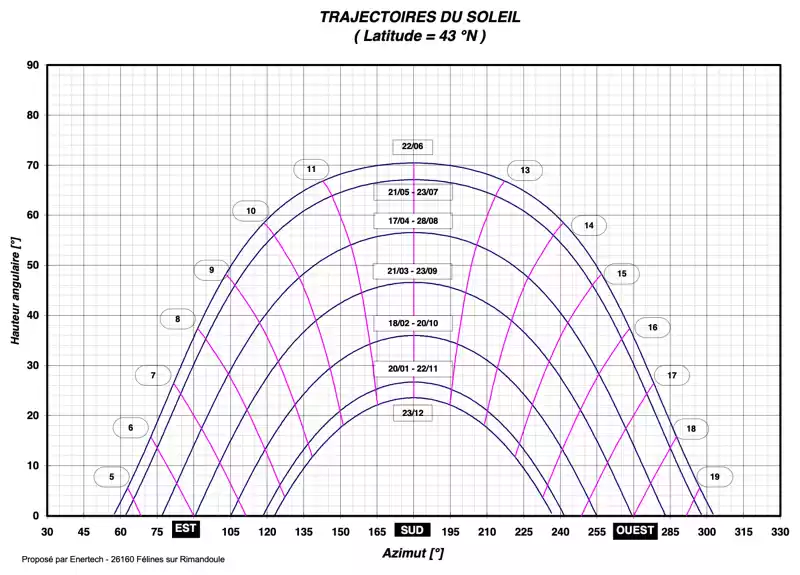

Les trajectoires du soleil sont définies soit
mathématiquement soit par des diagrammes solaires tel celui-ci après qui
correspond à la latitude de Toulouse.
Ces diagrammes, bien plus simple et rapide à utiliser que les calculs, permettent de plus de déterminer les ombres portées
par l’environnement sur la construction dans son ensemble, celles
portées sur les fenêtres, les panneaux photovoltaïques ou les panneaux
thermiques et la proportion du rayonnement solaire réellement efficace
en fonction de la période de l’année ou sur l’année globale.
Pour connaître la position du soleil à une date donnée et une heure précise, il suffit de :
- Repérer
la parabole, en bleu, figurant la date la plus proche de celle
recherchée et éventuellement de tracer une courbe similaire plus proche
de la date donnée
- Repérer la courbe cyan figurant les heures et
éventuellement estimer une courbe supplémentaire correspondant au
décalage réel par rapport à cette courbe
- Déterminer l’intersection entre ces 2 nouvelles courbes
- Le
point d’intersection rapporté sur l’axe gauche donne la hauteur
angulaire du soleil tandis que la projection sur l’axe horizontal donne
l’azimut, le décalage longitudinal.
